Manual de Aplicação

Este manual descreve o método correto de aplicação de cantoneiras flutuantes em sistemas de tijolo face à vista aplicados em padieira, garantindo segurança estrutural, controlo estético e durabilidade do conjunto.

Âmbito de Aplicação

  • Padieiras em tijolo face à vista

  • Obras novas e reabilitação

  • Aplicação com sistema próprio em aço inox AISI 304

  • Compatível com perfis/cantoneiras de remate

Referências Técnicas

  • Material estrutural: Aço inox AISI 304

  • Carga admissível do sistema de suporte: 15 kN

  • Execução manual especializada

Princípio da Cantoneira Flutuante

  • A cantoneira flutuante funciona como elemento de apoio indireto e alinhamento, permitindo:

  • absorção de pequenas tolerâncias

  • controlo do plano do padieira

  • acabamento limpo do encontro tijolo/estrutura

  • A cantoneira não substitui o sistema de grampeamento, mas trabalha em conjunto com ele.

Preparação do Suporte

  • Verificar suporte estrutural (laje/viga): limpeza e resistência

  • Marcação do nível final do padieira

  • Definição do alinhamento das cantoneiras

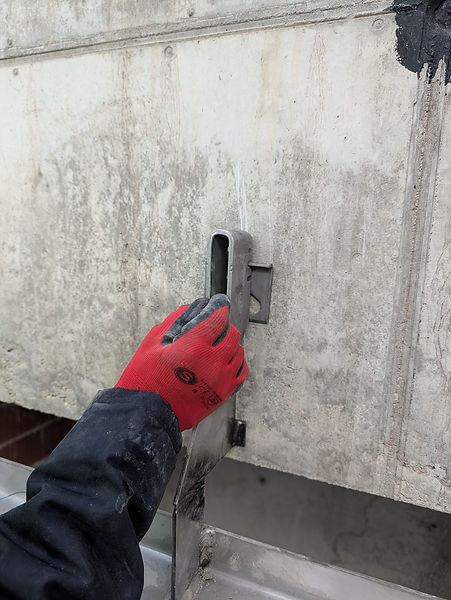

Fixação da Cantoneira Flutuante

  • Medir onde furar com broca de 16 mm tomando atenção ao centro do afinador

  • Furar com broca de 16mm

  • Com o afinador colocado apertar o parafuso

  • Ajustar o afinador para nao ficar folgado e colocar calços atraz do afinador se necessario

  • Replantear o tijolo fazendo marcacões

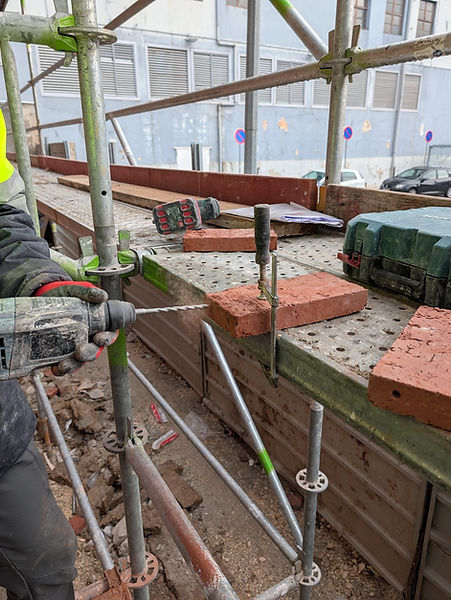

  • Furar tijolo com broca de 8 mm marcado pelas chapas de agarre

  • Aplicar bucha quimica no furo

  • Adicionar dois pernos e a chapa de agarre

  • Adicionar bucha quimica e inserir nos pinos

  • Alinhar e deixar secar

Aplicação do Tijolo Face à Vista

  • Aplicação do tijolo face a vista cortando nas patas de agarre, e aplicaçao da isolação.

  • Aplicação do EPDM deixando furos abertos na 5 fiada e extendendo 30cm a cada lado da ombreira.

  • Fazer as juntas e revisionar o assentamento

Controlo de Qualidade

  • Verificação visual final

  • Conferência de alinhamentos

  • Confirmação da estabilidade do conjunto

Notas Importantes

  • Qualquer alteração ao método deve ser validada tecnicamente

  • A execução deve ser realizada por equipa especializada

  • O sistema garante desempenho apenas quando aplicado conforme este manual
